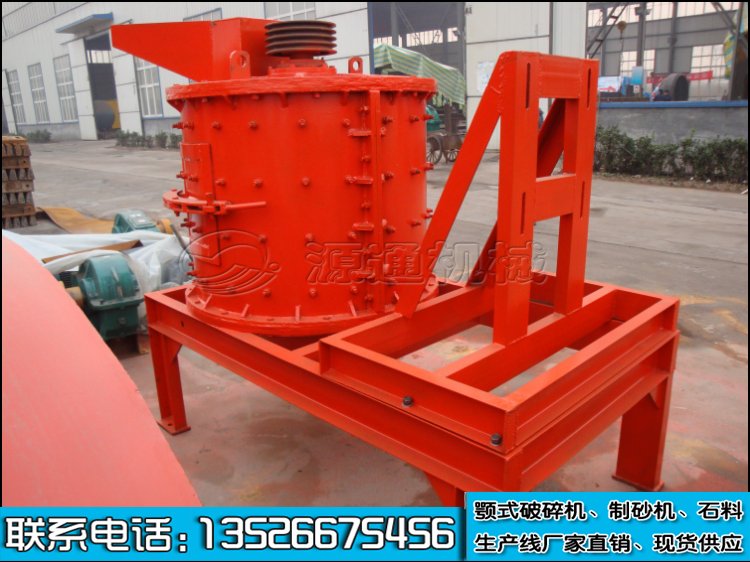

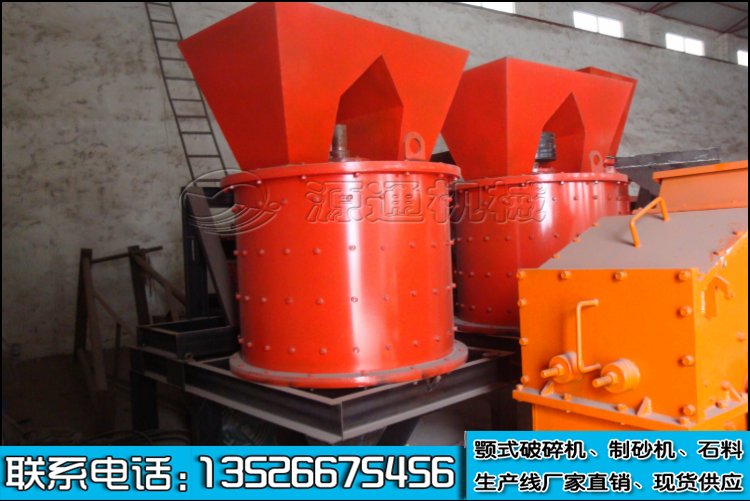

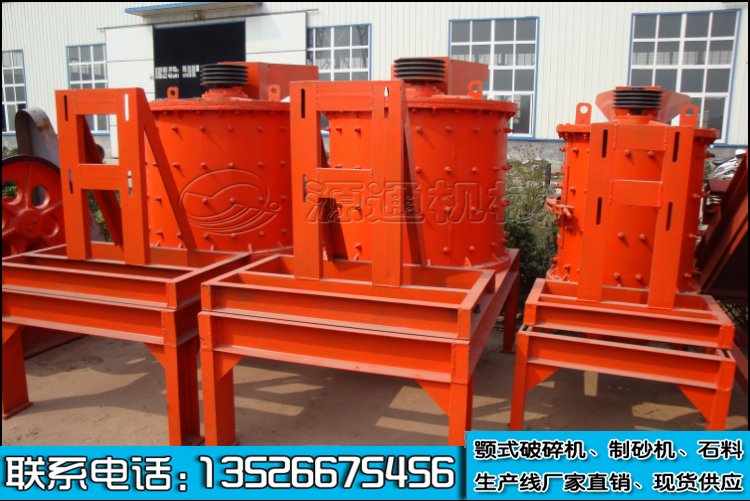

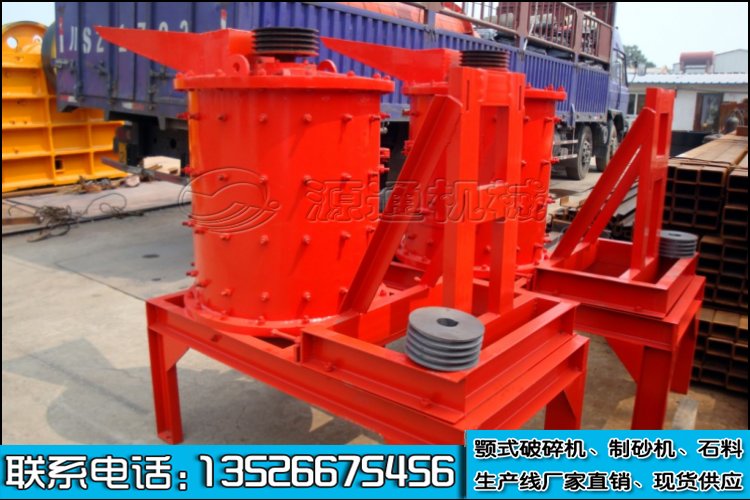

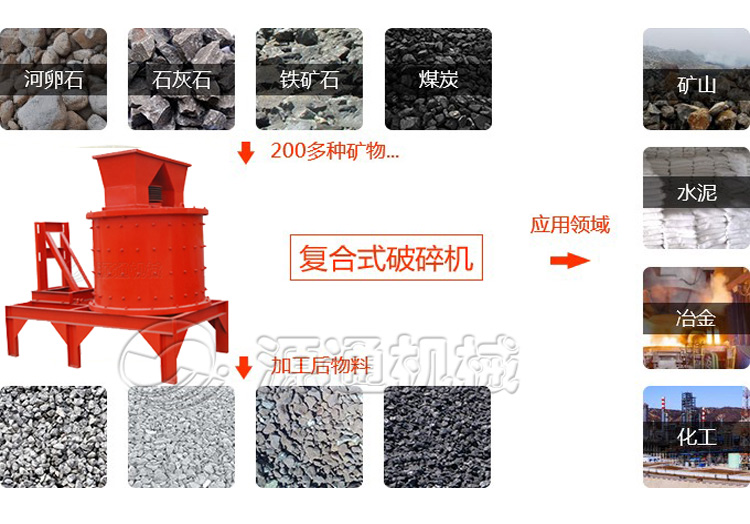

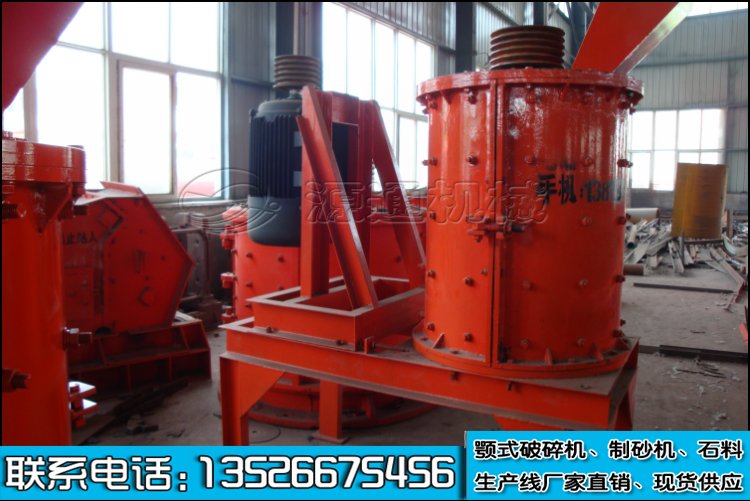

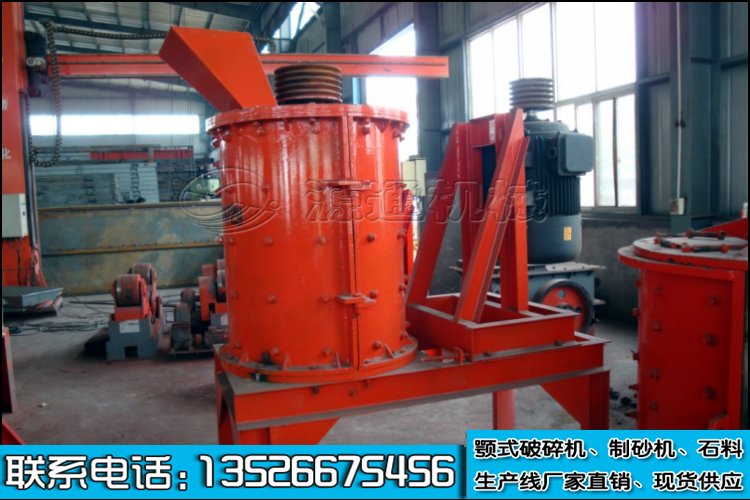

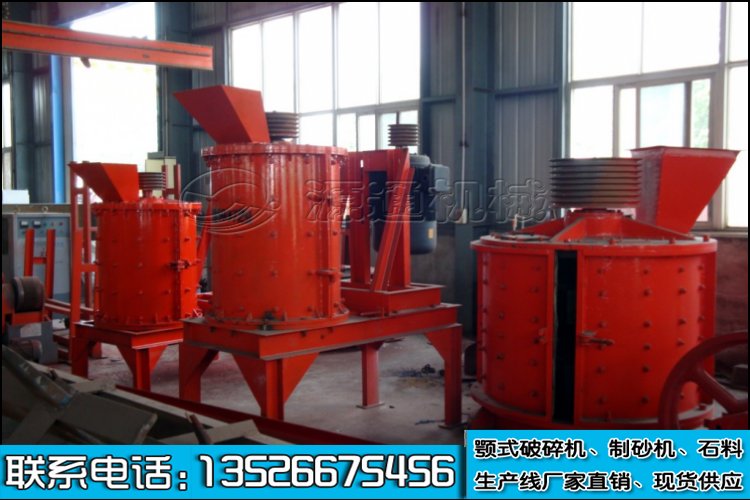

複合式破碎機PCL立式複合式破碎機廣泛應用於各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機製砂生產線、石料生產線以及各種冶金礦渣的破碎中更是得到普遍使用。與其它類型的破碎機相比破碎率比度較大，出料粒度可以任意調節，不受襯板磨損、板錘的影響；無篩條設置，破碎含泥量大、水分含量高的物料時不容易堵塞；采用彈性調節機構，進入破碎腔內的不可破碎物可自動排出，不會造成設備損壞；軸承水平布置，壽命長，可以破碎溫度高的物料（如水泥熟料）。立軸式破碎機由於構造簡單、耗能少、維修方便、出料粒度又能滿足一定的需求，故有一定的需求市場。立軸式破碎機可分為立軸錘式破碎機、立軸反擊式破碎機、立軸複合式破碎機和立軸衝擊式破碎機，立軸破碎機的發明最初是受錘式破碎機的啟示，把主軸豎起來安裝，這樣筒體就可以製成圓形 ，四周安裝襯板以保護筒體，而筒體製作簡單，因是圓形，其受力情況很好，故先問世的是立軸錘式破碎機，後來其他幾種都是在立軸錘式破碎機基礎上的衍生物。

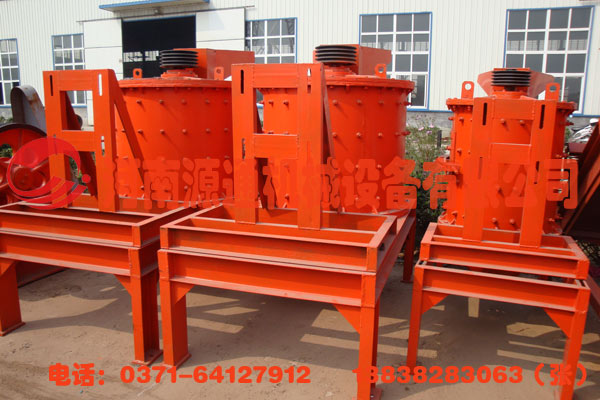

PFL係列立式複合破碎機，是根據市場需要，在吸取國內外好西碎設備的基礎上，研製成功的一種直通式可調西碎設備。該設備可廣泛用於：水泥、耐火材料、建材及人工製砂行業，對石灰石、河卵石、白雲石、高爐渣、煤礦石、耐火材料等中硬度石料的西碎作業。特別適用於人工造砂和公路路麵用石料的加工破碎。

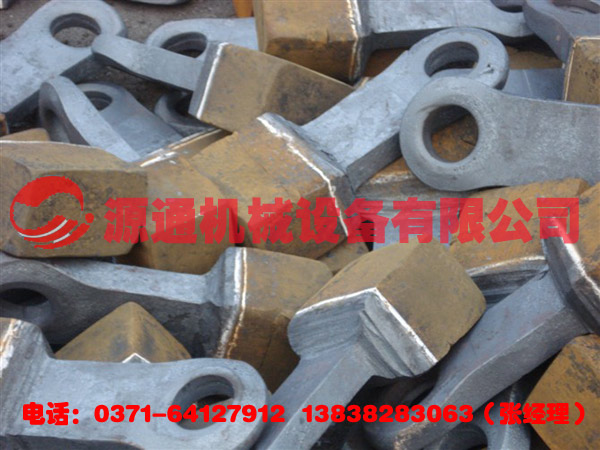

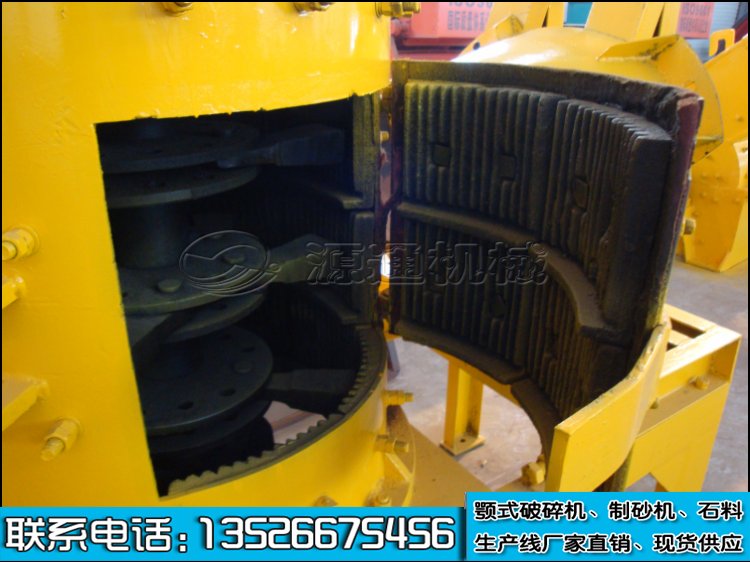

主軸通過向心 調正滾動軸承安裝在機體上，其軸向力由球麵滾珠推力軸承承受，主軸上一般用鍵聯接 若幹排錘架，錘架上裝有錘頭。立軸反擊式一般隻有兩排錘，中間有隔盤，把破碎機分成上 下兩個破碎腔，即破碎腔和擠壓破碎腔。所要破碎的物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎，筒體內壁裝有斜形齒的反擊板。塊狀物料由進料口 進入第一破碎腔落到錘架上，被高速旋轉的轉子加速，使物料獲得足夠的動能，在離心力的 作用下，飛向周邊，撞擊在筒體的反擊板上，被衝擊破碎及反彈，又被高速旋轉的板錘撞擊粉碎。部分物料與高速旋轉的轉子一起作回轉運動，在回轉運動中，物料相互碰撞，擠壓後 而被進一步粉碎後自然下落到隔盤上，在落到第二排錘架上，再次發生上述衝擊、撞擊、擠壓，該機是屬通過式粉碎。物料在互相撞擊後，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控製達到所要求的成品粒度。
複合式破碎機具有細碎、粗磨功能，受物料水分含量影響小，含水份可達8%左右，複合破碎機結構簡單合理、運行成本低，利用石打石原理，磨損小。還有工作噪聲低於75分貝（db級），粉塵汙染少。 適合破碎中硬、特硬物料。無篩條設備，含泥量大的物料不會堵塞，不可破碎物進入機體可自動排出，不會造成設備的損失。該設備粉碎物料直流，生產效率高，結構獨特，運轉平穩，噪音低，維修方便，開啟工作倉門即可輕鬆更換易損件。破碎產品成立方體，堆積密度大，鐵汙染極小，且破碎率高，節能，維修方便。

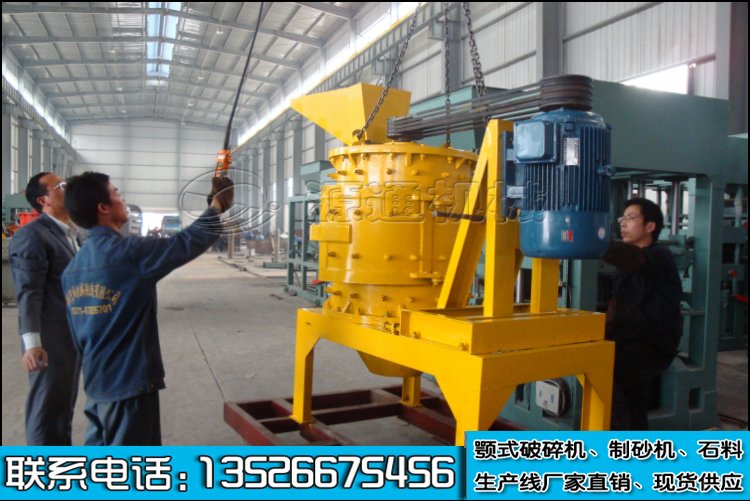

1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。
2、安裝時應注意主機體與水平的垂直。
3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固，如有請進行緊固。
4、按設備的動力配置電源線和控製開關。
5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
1、開機前應檢查機體倉門是否閉緊，機器運轉期間嚴禁開門，以防發生危險。
2、破碎機必須空載啟動，待運轉正常後方可下料生產。
3、入料粒度要按規定要求，過大會造成設備損壞和產量低。
4、破碎過程中如發現異常現象，即停車檢查，排除故障後再進行生產。
5、定期向轉動軸承部位加入潤滑油。
|
故障現象 |
原 因 |
排除方法 |
|
|
1 |
粒度細 |
錘頭多 |
減掉一層或兩層錘頭 |
|
2 |
粒度粗 |
皮帶鬆或轉速低 |
調緊皮帶，檢查電壓是否為380V |
|
3 |
機體擺動 |
轉子離心力不平衡 |
更換新錘頭，或調整錘頭重量 |
歡迎谘詢91视频大全污免费看機械複合式破碎機價格及相關信息！電話：037164127912 或QQ谘詢
| 規格 | PEL-800 | PEL-1000 | PEL-1250 | PEL-1500 | PEL-1750 | PEL-2000 |
|---|---|---|---|---|---|---|
| 本文屬http://www.rj-lighting.com原創，如轉載請保留出處 | ||||||
| 筒體直徑 | 800 | 1000 | 1250 | 1500 | 1750 | 2000 |
| 生產率（t/h） | 10-20 | 20-40 | 40-70 | 70-100 | 90-130 | 100-160 |
| 給料粒度 | <100 mm | <120 mm | <150 mm | <180 mm | <200 mm | <220 mm |
| 出料粒度 | <3-5 60-90% | <3-5 60-90% | <3-5 60-90% | <3-5 60-90% | <3-5 60-90% | <3-5 60-90% |
| 主軸轉速（r/min） | 934 | 769 | 530 | 495 | 424 | 370 |
| 電機功率 | 22-30 | 37 | 75 | 132 | 160 | 185 |
| 外形尺寸 |
2100x1200 x1700 |
2600x1400 x1900 |
2800x1600 x2100 |
3100x1900 x2200 |
3710x2360 x2390 |
4100x2660 x2620 |
