對輥破碎機輥皮磨損後的修複方法經驗

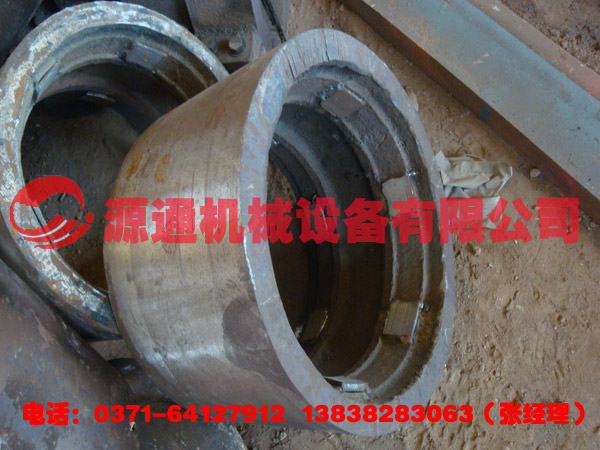

對輥破碎機在對物料施以破壞壓力的同時，本身也受到高應力的磨損。當物料的硬度如料僵石、煤矸石等大於輥皮表麵的允許壓力時，硬的物料嵌進輥皮表麵，形成坑或麻點。這些嵌入的硬物料就會將輥麵刮削下一塊或給輥麵刮削成一道溝槽。手工堆焊耐磨焊條修複輥套，每次消耗50-100公斤焊條，花費較大且效果有限。

工業生產中離不開物料的破碎，隻是粉碎的物料不同，使用的機器也不同。礦山選礦、砂石生產線中使用的破碎設備：對輥破碎機、反擊式破碎機、顎式破碎機、細碎機、重錘破、圓錐破。對錕破碎機廣泛應用於選礦，化學，水泥，建築材料等工業部門。長時間使用對輥筒磨損，若是磨損的較厲害，則不能起到很好的破碎作用。本文91视频大全污免费看機械介紹輥筒的修複方法：就地堆焊法和就地切削法。

一．就地堆焊法

就地堆焊就是在磨損的凹口處進行焊接填充。這種方法簡單實用，不影響生產，且對焊部位的硬度和耐磨性均比較好，缺點是隻適合於可焊性好的輥筒(如鑄鋼輥筒)。堆焊時應注意以下事項：

①選擇小直徑的堆焊條，小電流焊接規範，進行分層堆焊。這樣可減少熱應力，避免發生嚴重的變形和產生裂紋。

②電焊機的搭鐵要直接搭在輥筒上，不要搭在軸上，以免電流流過滾動軸承，產生火花，使軸承的滾動體和滾道的表麵燒損。

除此之外，還可以采用拆卸後修複法，就是將輥筒連軸一起全部拆卸下來，經車削修複後在安裝到機器上使用。

③堆焊過程中，要經常用直尺樣板對堆焊部位進行檢查，以保證外形尺寸合格。采用自動埋弧焊工藝，可對現有磨損輥套進行強化修複。修複後的輥套，工作壽命比鑄造新輥套和焊條堆焊修複有顯著提高。用戶使用鋼條焊接修複輥套，錳鋼件需要機械加工，普通鋼件需要堆焊耐磨焊條，且修複效果均不理想。

我公司研製了一種用於對輥破碎機耐磨堆焊焊條，通過反複調整焊條藥皮成分，找到了適合對輥破碎機機齒堆焊的合金係。通過堆焊層的金相顯微分析及X射線物相分析表明：新研製的對輥破碎機耐磨堆焊焊條組織為馬氏體＋碳化物＋殘餘奧氏體，堆焊層的硬度在HRC64～65之間，耐磨試驗和工業試驗證明，對輥破碎機堆焊合金的耐磨性能優良，是35CrMoTi鋼的8.6倍，比未堆焊的破碎機使用壽命提高7.8倍。

擠壓輥堆焊方法

采用手工電弧焊，堆焊雙輥破碎機輥麵，取得了施用壽命達10個月,破碎熟料15萬噸的效驗。堆焊要點如下：

(1)焊條的選用：要選用VT-TBM-60、VT-TBM-61和506焊條，堆焊前，按焊條施用說明，將焊條烘焙，放在保溫箱中備用。

(2)輥麵措置懲罰：輥麵修複可分為局部直接補焊和整體斷根後整體補焊兩種方法，也可謂是兩個曆程。沿輥寬標的目的的不均勻磨損和斑紋、硬質點的不均勻磨損以及輥麵的整體磨損，可采納局部修複方法直接補焊；在顛末5-6次直接補焊以後，由於雌身體的重量複蒙受高擠壓應力效用，燒焊微裂紋不停擴大，磨輥表麵會孕育發生肯定是厚度的委頓層，此時若再用耐磨修複焊條直接補焊，易孕育發生層間脫落，故需對磨輥表麵委頓層徹底清理後再舉行耐磨層堆焊。協興水泥廠對輥麵的修複為整體斷根後補焊。不管是直接補焊照舊整體斷根後補焊，磨輥的圓度誤差和兩輥直徑誤差都不克不及過大，否則會引起輥壓機程度振蕩和兩磨輥不均勻載荷加大。清理輥麵委頓層，可用碳弧氣刨舉行清理，要將輥麵的委頓層刨淨，使輥子露出母材層。堆焊前，要按焊條施用說明，對焊條舉行烘焙，對焊件預熱，焊後緩冷。

(3)要選用功率為10千伏安以上的直流或者20千伏安以上的交流電焊機。施用直流焊機要反接(焊條接正極)。堆焊時，用交流焊機要求空載電壓≥70V，電流應掌握在200A擺布。如空載電壓低於70V時，要加大電流，以焊條和母材充實溶合為準。焊道寬度和高度的比例以3:1為好。這樣才真正和母材熔結牢固，形成所需的耐磨社團。

(4)堆焊秩序序及厚度：輥麵預熱後，要先用506焊條堆焊1-3層，將輥找圓。之後均勻地堆焊數層D-667，到達應有厚度。D-667焊層堆焊完後，再堆焊一層D-65，堆焊厚度為3-5mm；D-65焊層堆焊後，再用D-65堆焊一層淩形斑紋。(輥麵磨損的孕育發生，須同時具備破壞物料所需的壓力和相對於滑動兩個因素。壓力由物料性質所決定，凡是難以改變。而通過輥麵斑紋形式來削減物在擠壓曆程中與輥麵的相對於滑動，較容易些。海內早期施用的人字形斑紋雖則能遏止物料的圓周滑動，但並未製約對物料在擠壓曆程中的軸向滑動，尤其在擠壓顆粒較小的物料時，磨損更為緊張。與此比擬，采用淩形斑紋且中間加硬質點的輥麵，耐磨性為較好。)淩形斑紋的邊長為4-5cm，焊道寬度為1cm擺布，高度為4mm擺布。各耐磨層的厚度要力求均勻一致，以使擠壓輥在施用曆程中永恒連結圓形。

(5)堆焊時，要三班倒，歇人不歇馬，使焊件永劫間地連結較高的溫度。

對輥破碎機耐磨堆焊焊條堆焊中較常碰到的問題是開裂，防止開裂的主要方法是：

1、焊前預熱，控製層間溫度，焊後緩冷。

2、焊後進行消除應力熱處理。

3、避免多層堆焊時開裂，采用低氫型堆焊焊條。

4、必要時，堆焊層與母材之間堆焊過渡層(用碳當量低、韌性高的焊條)。

二、就地切削法

就地切削(磨削)加工法的操作方法是：在雙輥破碎機的機架上，安裝一個專用的刀架，其移動的軌跡應與輥筒的軸線平行。修複時開動破碎機，用手動進刀機構(有條件的也可采用自動進刀機構)對輥筒進行切削。

應用這種方法時應注意以下幾點:

①控製輥筒的運動速度。輥筒表麵的線速度不應超過切削刀具的許用切削速度，否則應采取降速措施，以免損壞刀具。

②對於高硬度輥筒，切削無法加工，這時可采用磨頭按切削的方法進行磨削加工。

③刀架運行軌跡與輥筒的軸線平行，以免切削後出現錐度，影響破碎效果。

破碎機粉碎的礦石、岩石的硬度一般較高，長時間作業對機器的磨損較為嚴重。需定期對設備進行檢修、保養，出現故障或損壞及時修複。
